QAM (2005-07-18)

▶ QAM ( Quadrature Amplitude Modulation : 직교 진폭변조)

    - 2개의 채널(I-채널, Q-채널)이 독립이 되도록 한 것
    - 제한된 전송 대역을 이용한 데이터 전송 효율의 향상을 위해 반송파의 진폭과 위상을 동시에
      변조하는 방식
    - ASK와 PSK가 결합된 방식으로APK(Amplitude Phase Keying)방식이라고도 함
    - 완전히 독립된 2개의 베이스밴드신호계열로 직교하는 2개의 반송파(cosine파, sine파)를 각각
      ASK로 변조한 것을 합성, 동일 전송로에 송출시켜 비트 전송 속도 2배 향상 가능
    ※ QPSK 변조기는 I-채널(In - Phase:동상)과 Q-채널(Quadrature:직교)상에서 2개의 레벨(±1)
       만을  가지지만 QAM은 다수(4, 6, 8, 10 -----)의 레벨을 갖는 차이가 있음

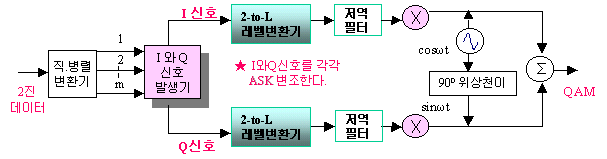

       ☞ ① 2진 데이타를 직.병렬 변환기에 통과시켜 2개의 채널로 분리하고(여기까진 QPSK동일)
               ② 2개의 직교 채널로 들어온 비트를 2-to-L 레벨변환기(일종의 진폭변조기)에 의해L레벨
                    신호로 변환시킨 후(즉, Q와I 각각의 신호를 ★또다시 ASK변조하는 것=QPSK와 다른점)
               ③ 각 채널에서 L레벨 신호는 cosine과 sine반송파를 갖는곱셈 변조기에 인가되어 DSB-SC
                    변조된 후 합성하면 QAM신호가 된다

   [QAM 의 특징]
        1. QAM 신호는 2개의 직교성 DSB-SC신호를 선형적으로 합성한 것이다.
        2. M진 QAM과 M진 PSK의 전력 스펙트럼과 대역폭 효율은 동일하다.
        3. M진 QAM (또는 M진 PSK)의 대역폭 효율은 log2 M (bps / Hz)이다.
            즉, 16진 QAM의 최대 전송 대역폭 효율은 4 (bps / Hz )이고,
                  64진 QAM의 최대 전송 대역폭 효율은 6 (bps / Hz )이다
        4. QAM의 소요 전송 대역은 BR = 2B로서 DSB-SC의 경우와 동일하다
           ( B : 베이스 밴드 대역폭으로 이것의 2배에 해당)
        5. QAM의 스펙트럼 효율을 향상시키기 위하여 I-채널과 Q-채널에 PR(Partial Response Filter)를
            사용한 QAM을 QPR (Quadrature PartialResponse ) 이라 한다.
        6. 16진 QAM ( L = 4 )는 4개의 레벨을 갖는 4개의 위상과 2개의 레벨을갖는 8개의 위상의 조합으
          로  구성된다
