PSK, BPSK, QPSK (2005-07-18)



▶PSK(Phase Shift Keying)
   - 디지털 신호에 대응하여 반송파의 위상을 각각 다르게 하여 전송하는 변조방식
   - 2진 디지털 신호를 m개의 비트로 묶어 M = 2m개의 위상으로 분할시킨 위상 변조방식을
      M진 PSK라 하며, 2진, 4진, 8진 PSK등이 사용됨
   - 변복조회로 간단, BPSK에 대한 복조는 동기 검파 이용
   - 심볼에러 우수
      ; PSK는 일정한 포락선(진폭)을 갖는 파형이기 때문에 전송로 등에의한 레벨 변동의
        영향을 적게 받기때문
      ; S/N비가 비동기ASK 및 비동기FSK에 비해 4dB, DPSK에 비해 1dB 유리

  o 2진PSK=BPSK(Binary PSK)
      - 2진 PSK(BPSK)는 디지털 신호(2진 데이터)의 정보 내용에 따라서 반송파의 위상을
        다르게 할당하는 방식으로 PRK(Phase Reversal Keying)라고도 함
      (전송부호가 ＋1이면Acosωct를 －1이면 －Acosωct를 전송)


NRZ 파형
2진PSK 파형

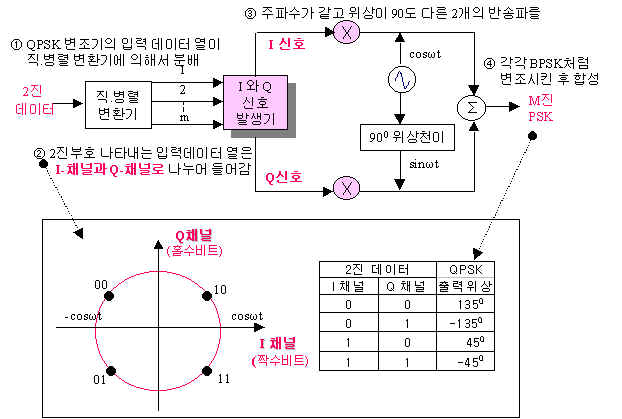

   o 4진PSK=QPSK

      - 특징
          1. I-채널과 Q-채널의 에러 확률은 BPSK의 에러 확률과 동일하며,
              Eb / N0 또는 S/N비는 BPSK보다 3dB 나쁨
          2. 동일한 주기 T를 기준으로 하면 BPSK(2PSK)보다 2배의 속도로 비트를 전송가능
          3. 한 개의 심볼이 2개 비트를 표시하므로 I-채널과 Q-채널의 2진 데이터의 조합에 의해
              위상 결정
          4. I-채널과 Q-채널의 데이터가 모두 변하면 ±1800 의 위상변화, 두개 채널 중 한 개의
              데이터가  변하면 ±900 의 위상변화 발생.
          5. 같은양의 정보를 전송하기 위해 대역폭은 BPSK(2PSK)의 1/2이 필요하다.
