휴대용 스마트폰 충전기 자작 (2016-08-12)

기존에 있는 휴대용 충전기들이 너덜너덜해진 관계로,

새로 제작을 해봅니다.



일반적으로 충전기로 많이 사용되는 18650 배터리를 이용합니다.

용량은 2600mah부터 있는 데, 2800mah를 사용하기로 하구요.

과충전 방지회로가 내장된 보호형과 과충전 방지회로가 없는 비보호형이 있는 데, 비보호형이 저렴하기도 하고, 별도로 사용될 충전모듈에 과충전방지 기능이 있기 때문에 비보호형을 구매합니다.



정리하면 18650 배터리 2800mah 용량짜리 비보호형을 10개 구매합니다. 즉~ 총 용량은 28000mah가 되겠습니다.



그리고 18650 홀더를 이용해서 18650 배터리만 간편하게 장착 탈착이 용이하게 하여 활용성을 높여볼 생각이구요.



18650 홀더는 핀방식으로 납땜 하는 방식에 따라 병렬 또는 직렬로 구성할 수 있습니다. 물론 전 병렬방식으로 할꺼구요.



충전 모듈이 18650 배터리 3개까지 지원하므로 충전 모듈 2개로 8400mah까지 동시에 사용 가능하게끔 할겁니다. 물론 배터리를 장착 탈착이 되므로 총 용량은 28000mah이고, 추가 구매시 용량이 더 확장이 가능하겠죠.

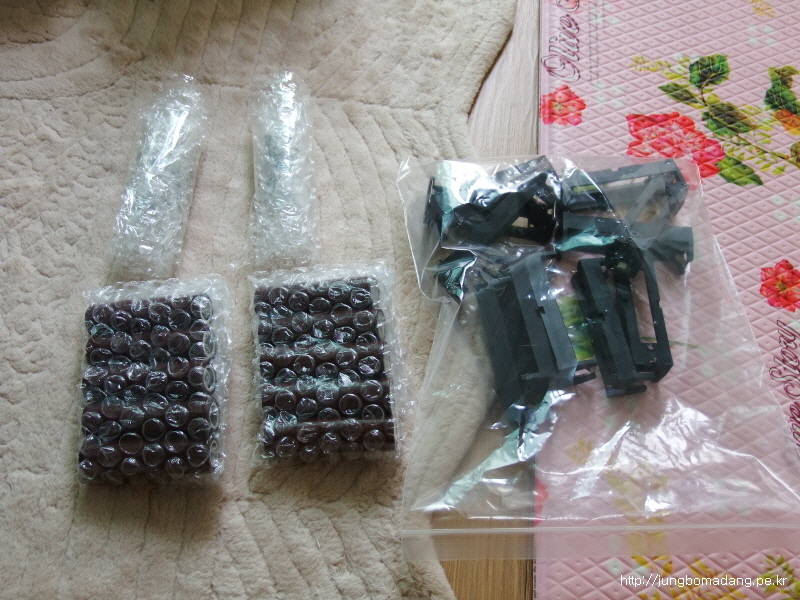

자잔~ 충전모듈(18650 배터리 3개용) 2개, 18650 배터리 10개, 18650 핀홀더 11개 되겠습니다. 이중 충전모듈 빼고 배터리와 핀홀더는 방문수령하는 수고를 감수 했죠. ㅋㅋㅋ

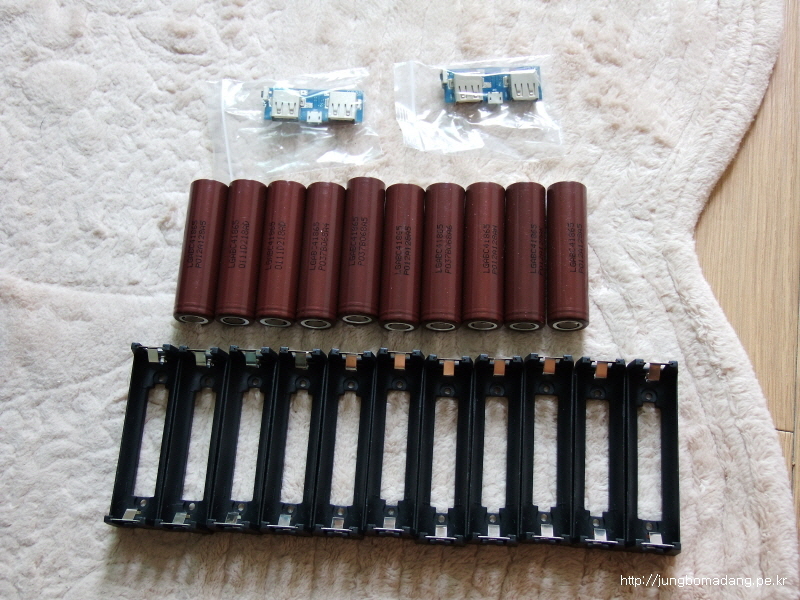

꺼내서 정렬한 모습이구요.

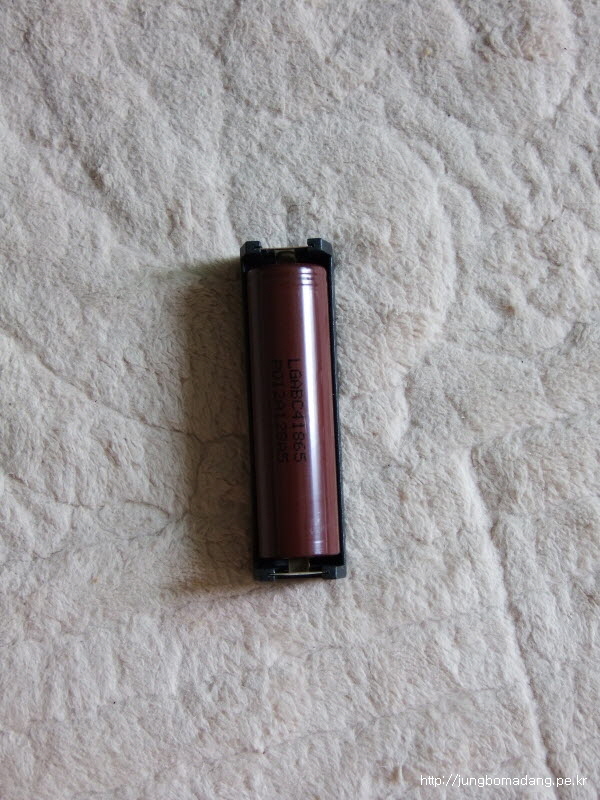

18650 배터리를 핀홀더 1개 장착해 봤습니다.

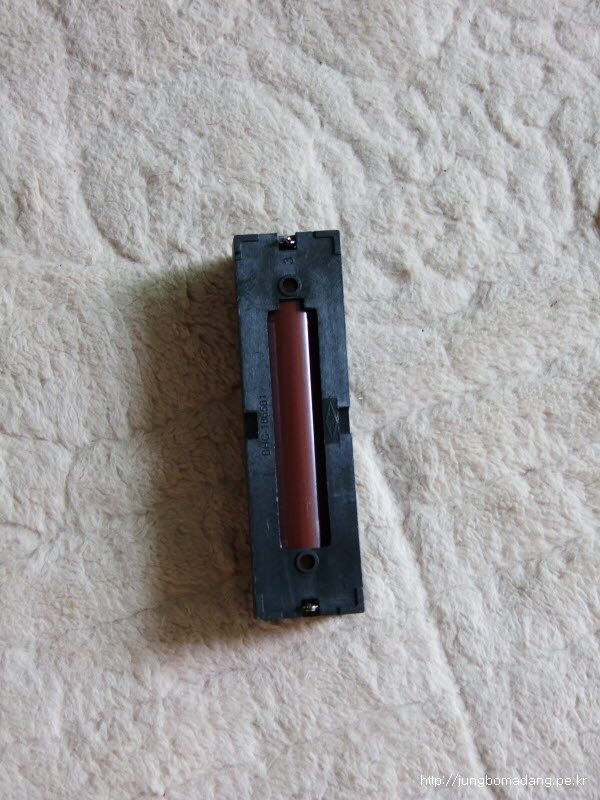

뒷모습을 보면 이렇게 +, - 부분에 삐죽 튀어나온 부분이 있는 데, 이부분을 연결해서 병렬 방식으로 구성하게 됩니다.

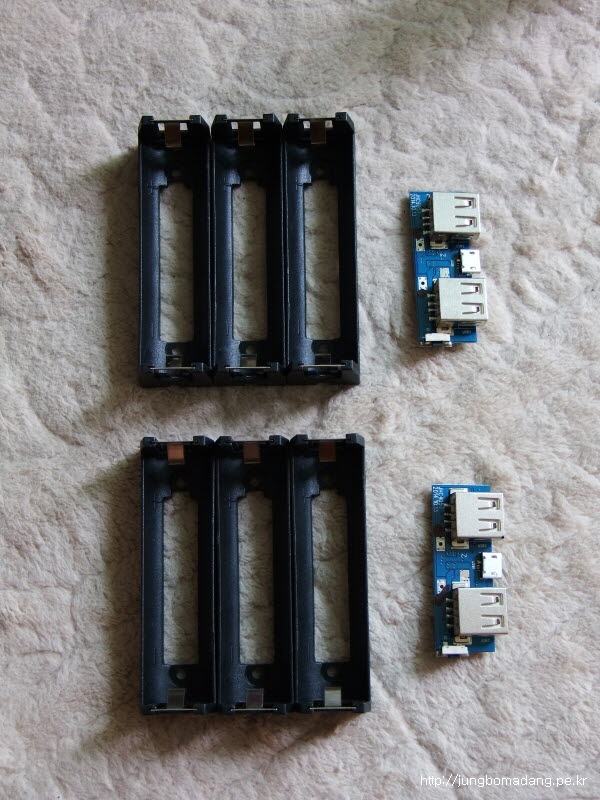

요런식으로 핀홀더 3개와 충전모듈 1개로 구성을 할꺼구요. 핀홀더 3개는 각각 순간접착제로 붙여보기로 합니다.

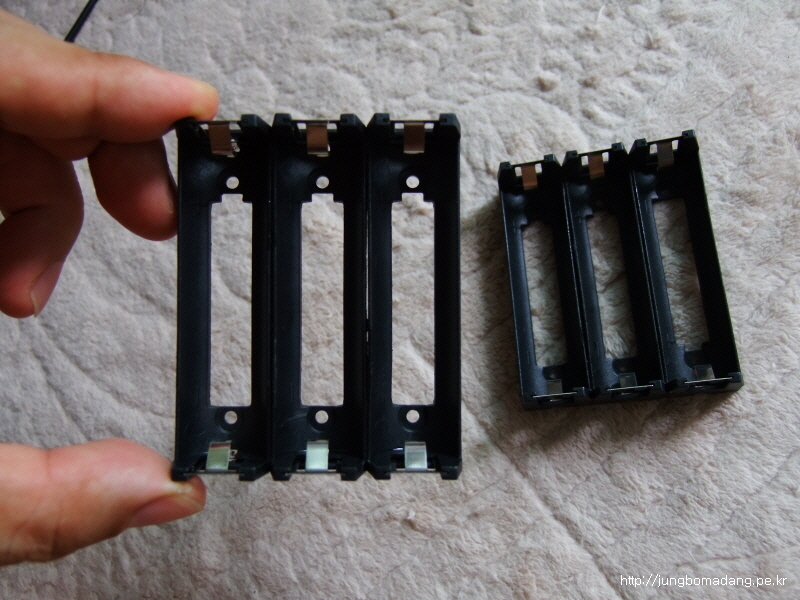

요래... 살짝 불안하기도 하지만, 붙었네요.

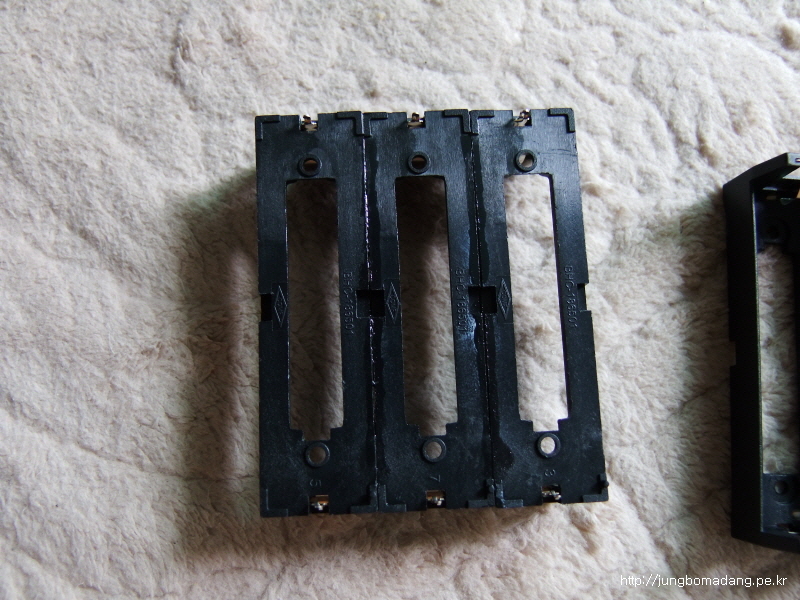

뒷모습은 요렇구요.

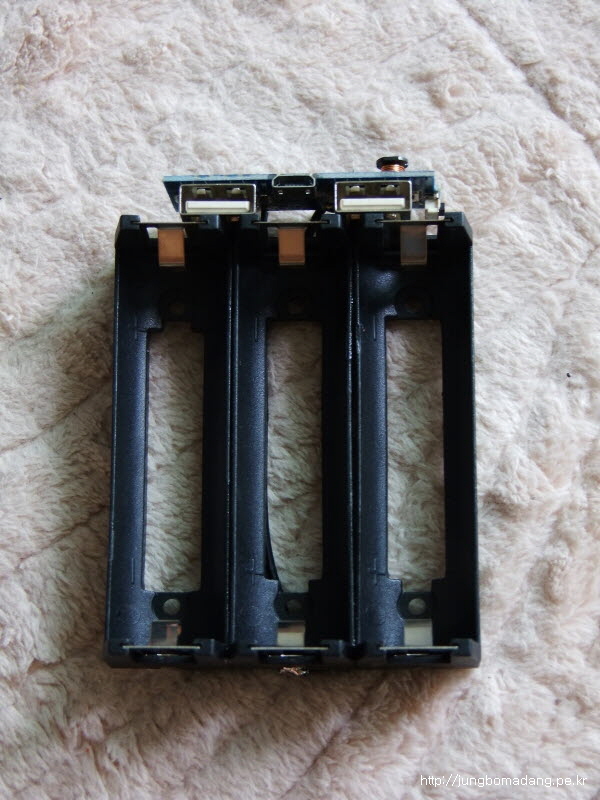

일단 + 부분에 충전모듈을 요래 USB 단자에 순간접착제를 이용해 붙여서 자리 잡구요.

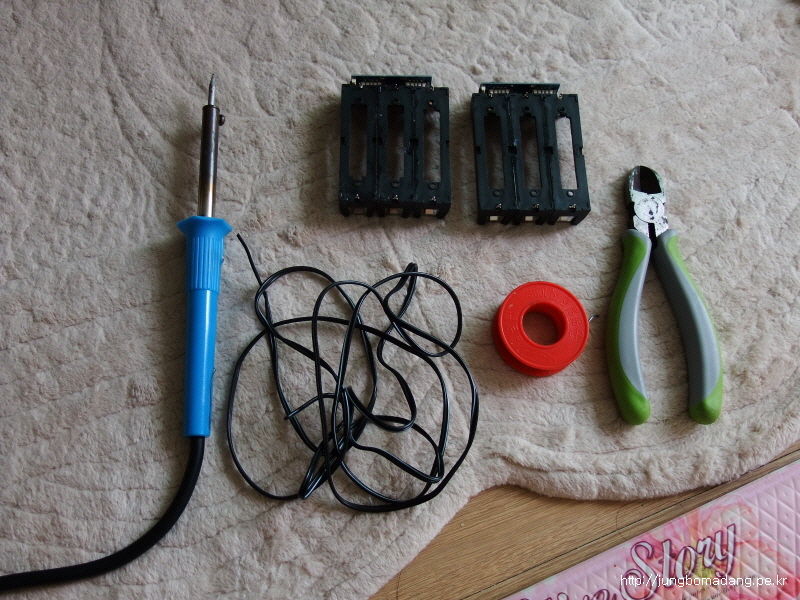

이제 작업의 핵심인 납땜 작업이 남았습니다. 약간의 집중이 필요합니다.



요래 일단  + 쪽 핀 3개를 전선을 탈피해서 잘 납떔하고, 그 중심핀에 충전모듈 B+ 단자에 선을 연결해서 완성합니다.



요런 모습이 되겠죠?

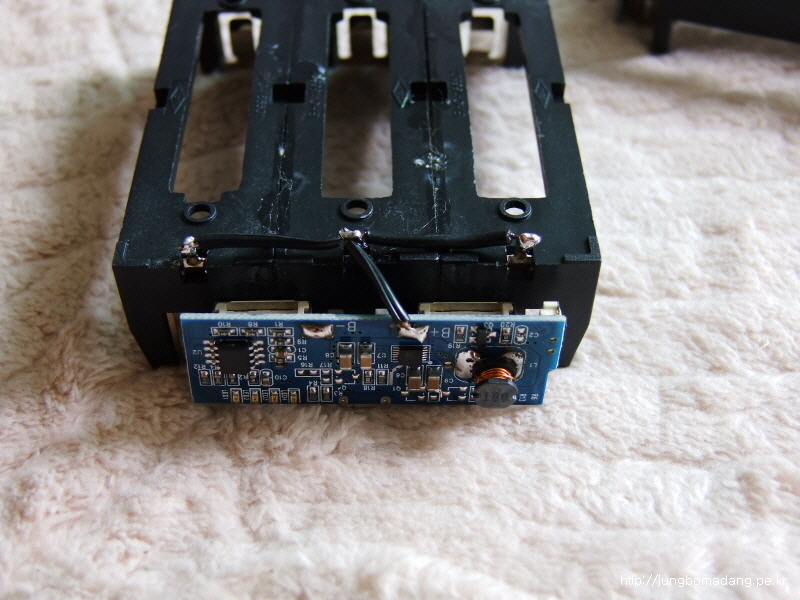

그담에 -부분의 핀 3개를 전선으로 납땜해서 연결하고, 가운데 핀에 전선을 납떔하고 아래처럼 충전모듈까지 연장해서 헐렁이지 않게 팽팽히 해서 충전모듈 B-에 납땜을 해서 완성합니다.

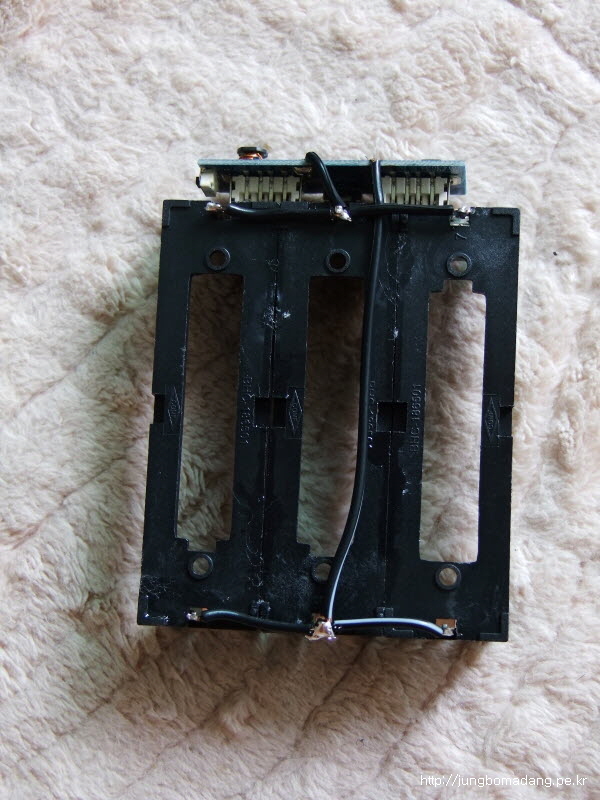

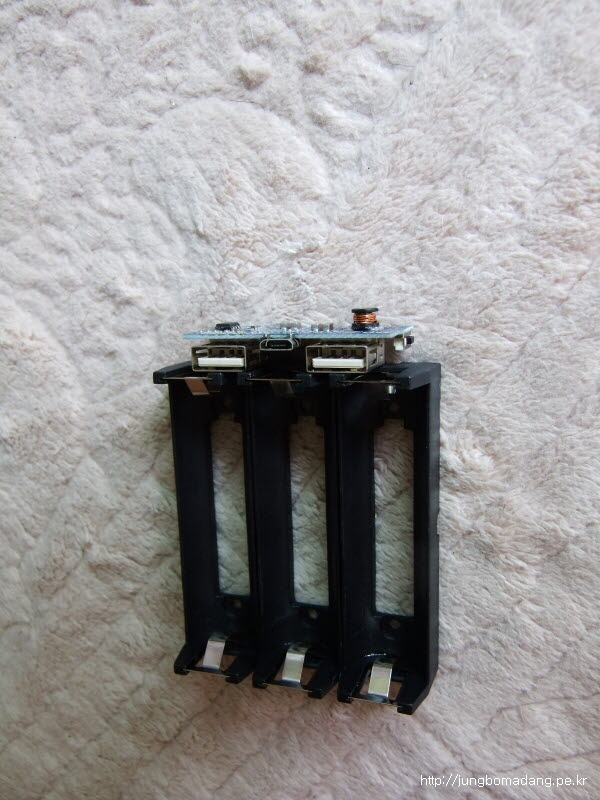

완성된 모습이구요.

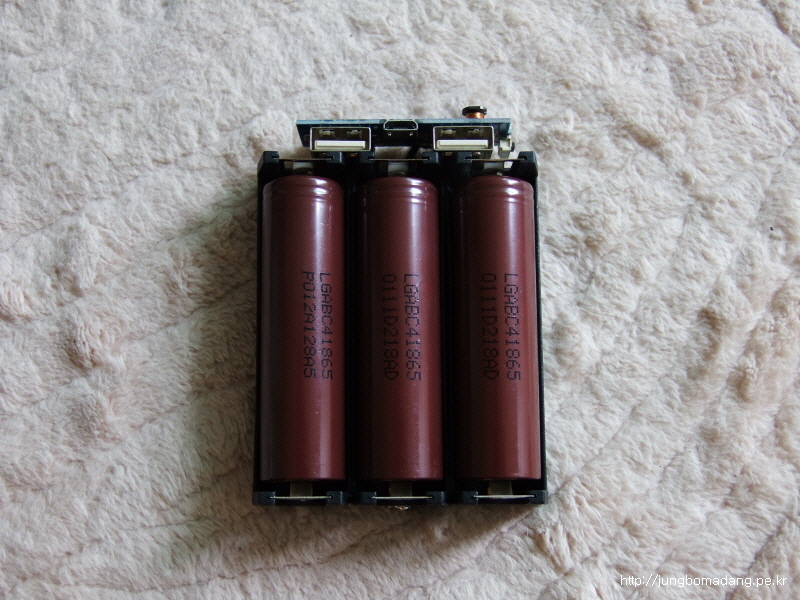

18650 배터리 3개를 장착한 모습이구요.

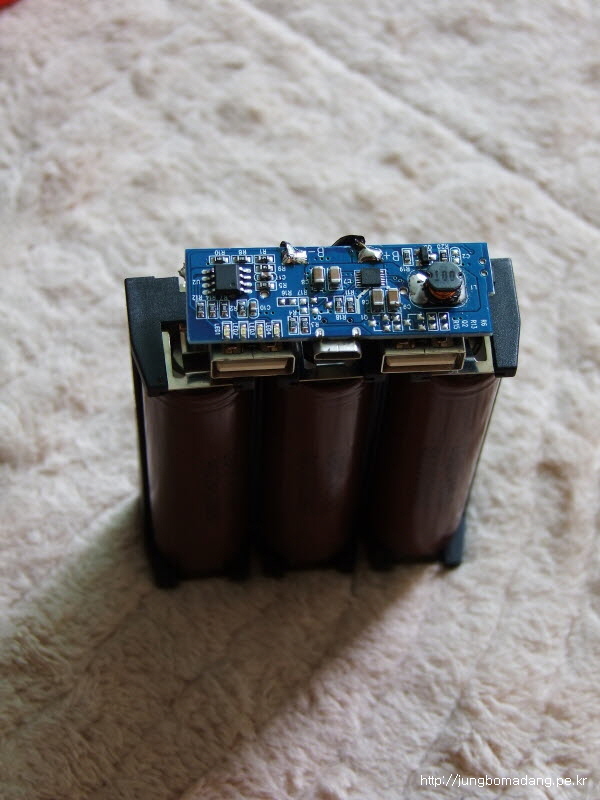

위에서 본 모습

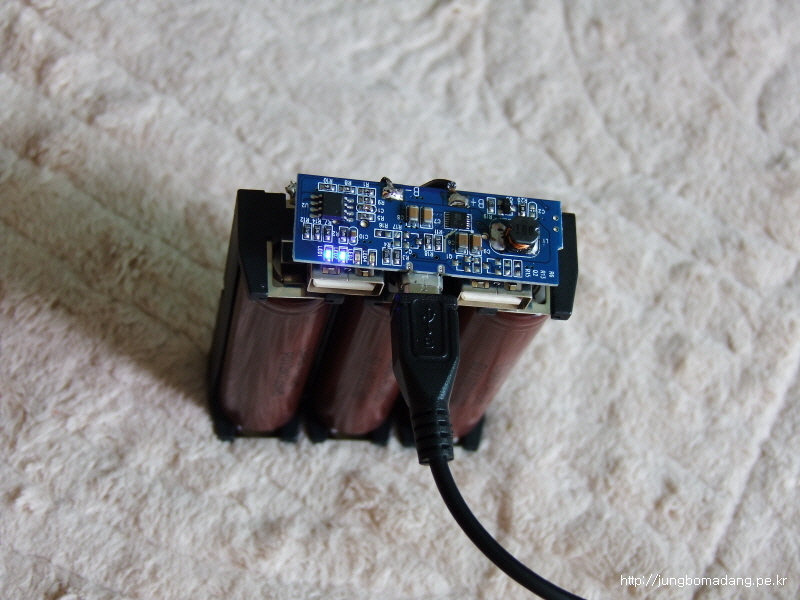

충전테스트 중입니다.

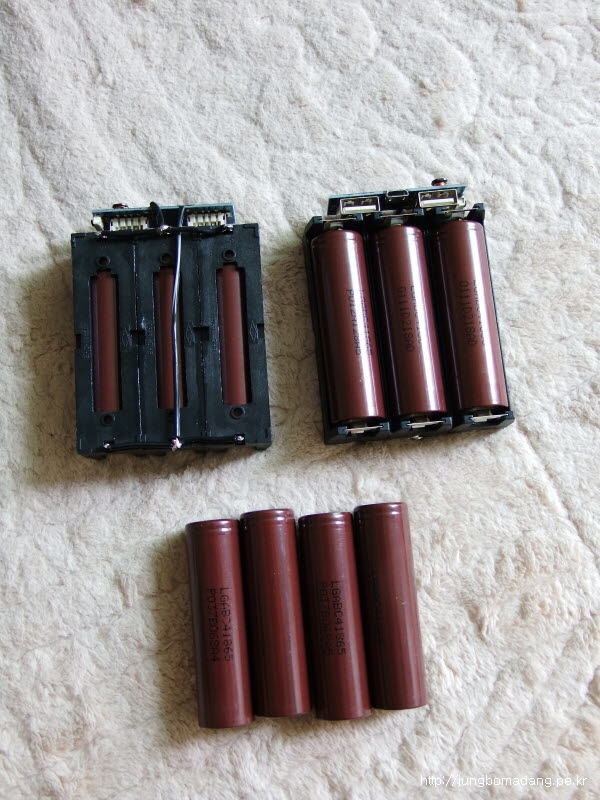

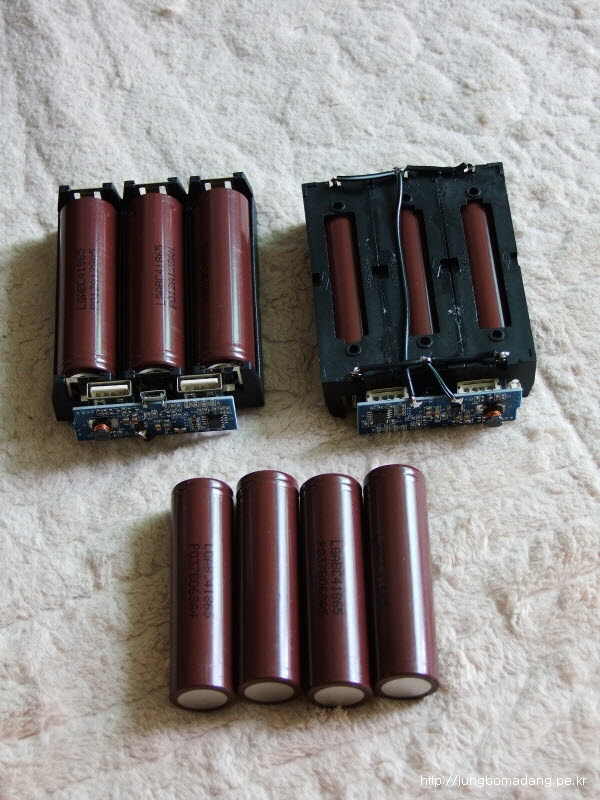

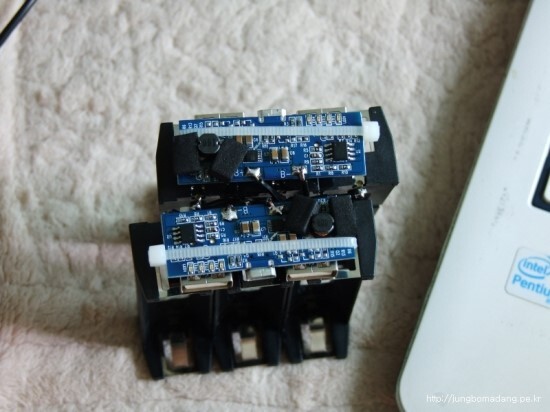

요렇게 총 2세트를 만들었네요 ㅎㅎㅎ



뒤집어도 보구요.

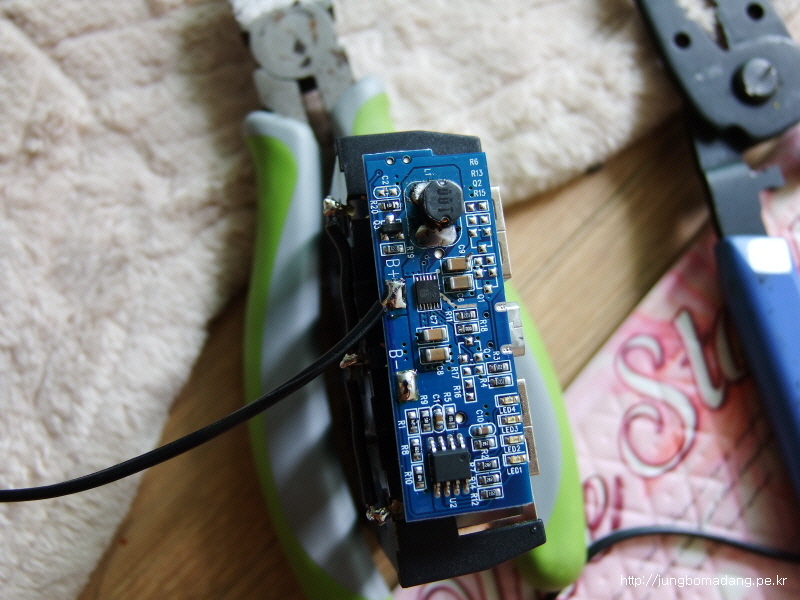

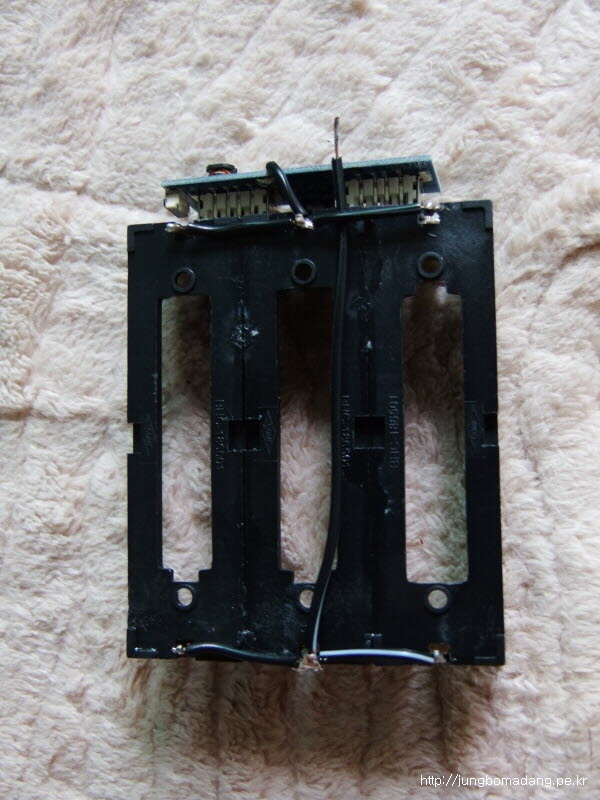

충전모듈쪽 줌샷! 납땜을 어떤식으로 했는 지 보이시죠?



충전모듈이나 핀홀더가 순간접착제로 붙여놔서 떨어질 가능성도 있지만, 그럼 테이프로 칭칭 감아버리죠. 모 ㅋㅋㅋ

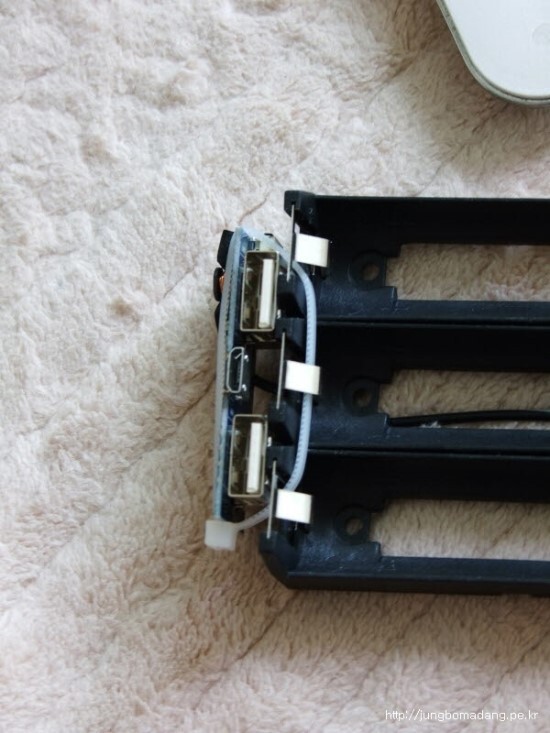

일단 충전모듈 떨어질 위험은 케이블타이 한개로 요래 가볍게 보강했네요!



자... 재료비를 알려 드리겠습니다.



* 18650 배터리(LG정품, 2800mah, 비보호) 10개 = 27200원(배송비 없음, 방문수령, 개당 2720원)

* 18650 배터리 핀홀더 11개 = 10120원(배송비 없음, 방문수령, 개당 920원)

* 충전모듈(18650 배터리 3개용) 2개 = 10500원(배송비 2500원, 개당 4000원)



총 47,820원 비용이 들었습니다. ^^
